齒式聯軸器的檢修方法

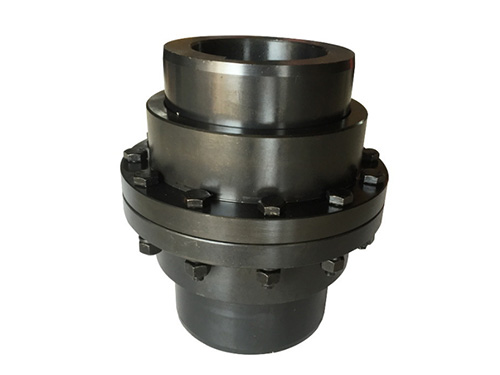

齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器)，可改進齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。齒式聯軸器在工作時，兩軸產生相對位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率損耗，因此齒式聯軸器需在良好潤滑和密封的狀態下工作。

齒式聯軸器的品種有上百種之多，但基本形式就是兩種：

1、內齒和外齒結合式；

2、端面齒結合式。其他形式都是在這兩種基礎上的變形。內齒外齒結合式的齒式離合器傳遞扭矩比較大，設計時考慮到用戶的不同需求，有意設計成在齒兩邊的軸端的長度不一致，以便用戶可以根據需要選擇安裝方向。所以，并沒有規定哪一端朝哪里。

安裝時要注意：

1、假如是原來的設備上更換，那么一般要和原來的方向一致，假如是新設計制造的設備，那么要在不與周邊其它零件有干涉的前提下，按內、外齒結合面越多的原則安裝。

齒式聯軸器檢修時一般按以下方法進行：

1、檢查聯軸器齒面嚙合情況，其接觸面積沿齒高不小于50%，沿齒寬不小于70%，齒面不得有磨損和裂紋。

2、聯軸器外齒圈全圓跳動不大于0.03mm，端面圓跳動不大于0.02mm。

3、若須拆下齒圈時，不可敲打，以免使軸彎曲或損傷。當回裝時，應將齒圈加熱到200℃左右再裝到軸上。外齒圈與軸的過盈量一般為0.01~0.03mm。

4、回裝中間接筒或其它部件時應按原有標記和數據裝配。

5、齒式聯軸器用力矩扳手均勻地把螺栓擰緊。
