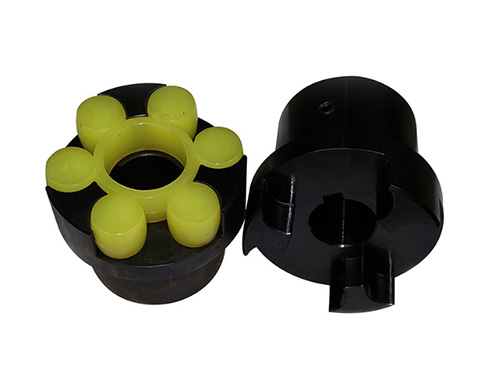

LM型梅花聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。更換彈性元件時兩半聯軸器需要沿著軸向移動才能達到更換彈性元件的目的。所聯兩軸的許用相對位移，除與尺寸大小有關外，還與彈性元件工作部分的形狀有關，對于與炬形凸爪接觸的梅花形彈性元件，許用徑向位移△y為0.2mm，角位移△a為1.5°，對于與圓弧形凸爪接觸的梅花形彈性元件，許用徑向位移△y為0.5~1.8mm，許用軸l向位移△x為2~5.0mm，許用角位移△a為1.0°~2.0°。當工作需要提高補償性能，而對承載能力允許稍有降低時，亦可制成沿軸向為鼓形的梅花形彈性元件，或?qū)砂肼?lián)軸器的凸爪制成中凸形式。

LM型梅花聯軸器的適用范圍

1.LM型梅花聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

2.LM型梅花聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度-35℃～80℃，傳遞公稱扭矩25～12500Nm，許用轉速1900～15300r/min。

LM型梅花聯軸器技術參數：
